EDR 진단장비

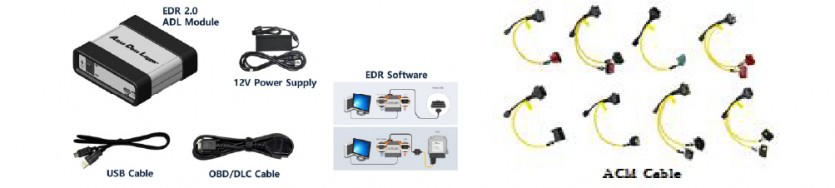

차량에 저장된 EDR 데이터를 진단하고 추출하기 위해서는 전문적인 진단 장비와 소프트웨어가 필요합니다. EDR 진단 시스템은 각 제조사에 따라 다소 차이가 있으나 대부분 인터페이스 통신모듈, OBD 연결 DLC 케이블, 차종별 ACM 연결 케이블, EDR 소프트웨어, 노트북(PC), PC-통신모듈 연결용 USB 케이블, 전원공급장치 등으로 구성되어 있습니다.

또한 지원되는 제조사 및 차종에 따라 BOSCH CDR, 현대 EDR, 기아 EDR, 테슬라 EDR, KGM EDR 등이 있습니다.

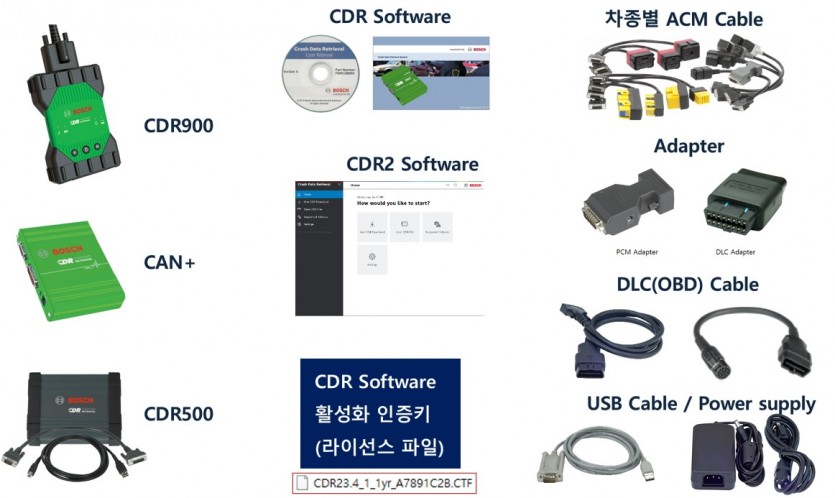

BOSCH CDR : AUDI, BMW, BENZ, VOLVO, WV, GM, FORD, RENAULT, TOYOTA, NISSAN, HONDA 등 대부분의 외산 차량에 대한 EDR 진단을 지원합니다. H&T는 현재 경찰청, 도로교통공단, 교통안전공단, 국립과학수사연구원, 육군수사단 등의 주요 공공기관에 BOSCH CDR 진단시스템의 공급 및 서비스 업무를 수행하고 있습니다.

현대 EDR : 아반떼, 소나타, 그랜저, 투싼, 싼타페, 아이오닉, 코나, 펠리세이드, G70, G80, G90, GV70, GV80 등 대부분의 현대자동차 및 제네시스 모델에 대한 EDR 진단을 지원합니다.

기아 EDR : 모닝, 레이, 니로, K5, K, K9, EV6, EV9, 셀토스, 스포티지, 쏘렌토, 카니발 등 대부분의 기아자동차 모델에 EDR 진단을 지원합니다.

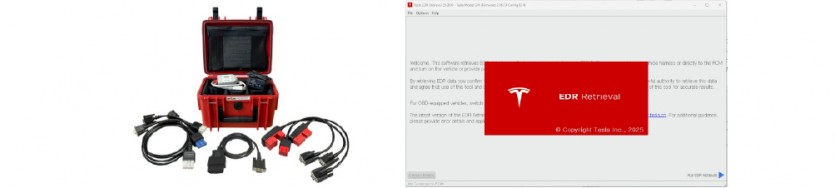

테슬라 EDR : Model S, Model 3, Model X, Model Y, Cybertruck 등 대부분의 Tesla 모델에 EDR 진단을 지원합니다. H&T는 현재 테슬라 EDR 장비에 대한 유럽/아시아 지역의 판권을 소유한 독일의 asDARTS와 계약을 맺고 한국 내 판매 및 서비스 업무를 진행하고 있습니다.

<KGM EDR 진단시스템 구성>

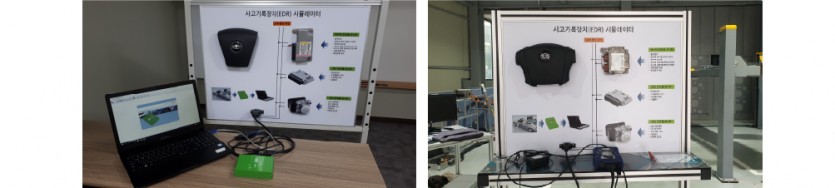

EDR 시뮬레이터 : EDR 데이터의 기록과 저장, 작동원리, 진단시스템을 이해하고, 차량의 DLC(OBD) 커넥터에서 직접 EDR 데이터를 진단하고 추출할 수 있는 교육용 시뮬레이터 장비입니다.

              <EDR 시뮬레이터>

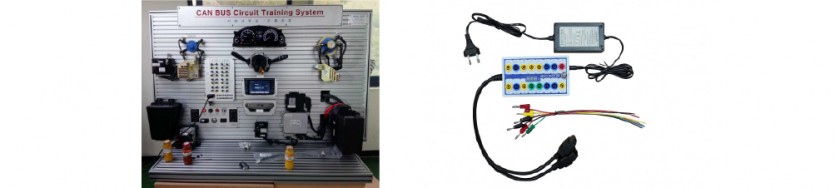

CAN 통신 시뮬레이터 : 동차에 적용된 CAN 통신 시스템의 구성과 작동원리, 진단 방법 등을 쉽게 이해하고, 통신의 작동 및 제어과정을 직접 모의 실습할 수 있도록 구성한 교육용 시뮬레이터 장비입니다.

<CAN 통신 시뮬레이터>                                                <EDR 멀티통신 어댑터>

EDR 멀티통신 어댑터 : 차량의 에어백제어기(ACM)에 저장된 EDR 데이터를 진단할 때 별도의 ACM 케이블 없이 직접 ACM 내부 통신 단자에 연결하여 EDR 데이터를 진단할 수 있는 CAN 통신 연결장치입니다. 이 장치는 각 제조사의 EDR 진단 장비와 연결하여 사용할 수 있습니다.
