차량 수송 트럭의 차고 높이 변화 분석




■ 분석(감정)의 개요

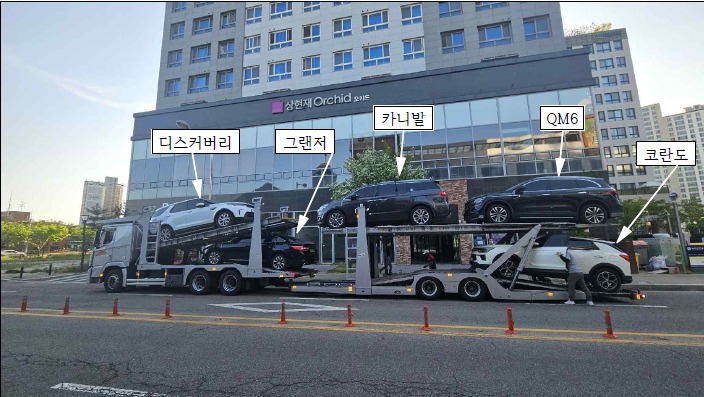

본 건 감정은 차량 수송 트럭에 승용차 5대를 적재한 상태로 주행하였을 때 차량의 최상단 차고 높이의 변화를 주행 실험을 통하여 측정 분석하였음.




 ■ 실험의 방법

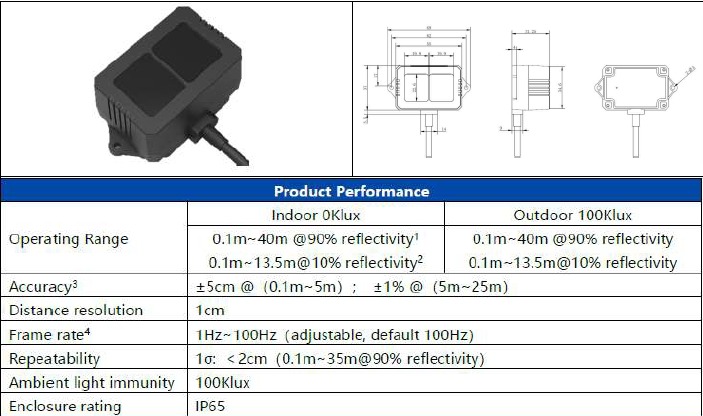

- 차고 높이 변화는 라이다(LiDAR) 센서를 활용하여 실시간으로 측정하였음.

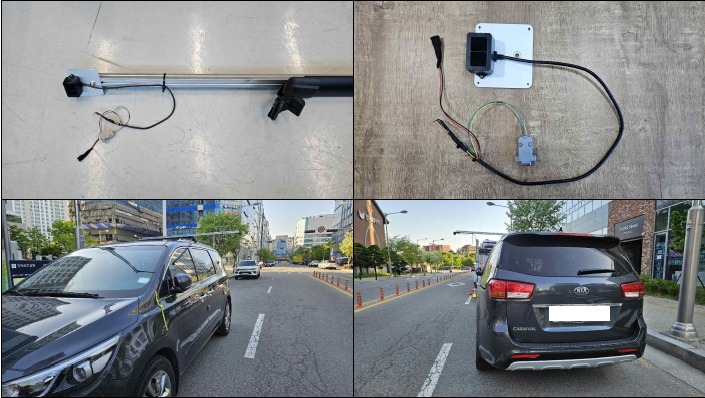

- 차고 높이 변화 측정을 위해 라이더 센서를 차량 상단에 장착할 수 있는 고정 브래킷 및 연결 기구를 별도로 제작하였음.

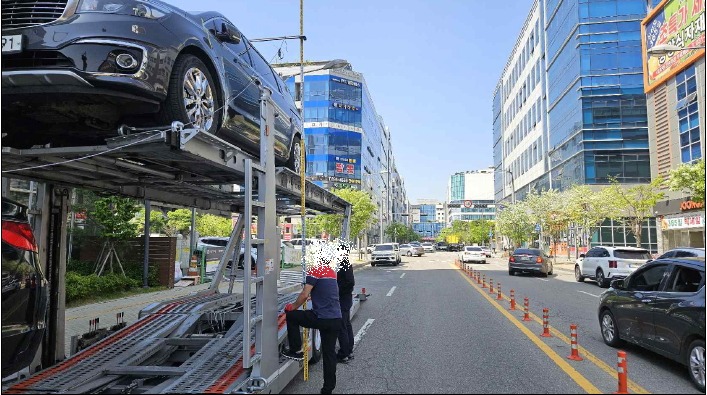

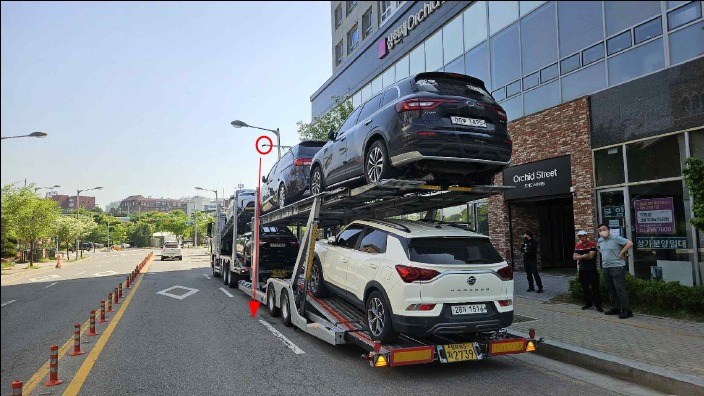

- 라이다 센서를 수송트럭의 적재함에 실린 최상단 차량(카니발)에 장착한 후 주행실험을 실시하였음.


- 주행실험은 총 3구간으로 나누어 약 103분 동안 시내구간, 지방도로구간, 자동차전용도로구간, 고속도로구간 등에서 도로 주행을 하면서 측정하였음.


- 1~3구간의 도로 유형 및 노면상태를 구분하기 위해 전방 주행 영상을 촬영하였음.















■ 주행 실험에 의한 높이 변화 측정 결과

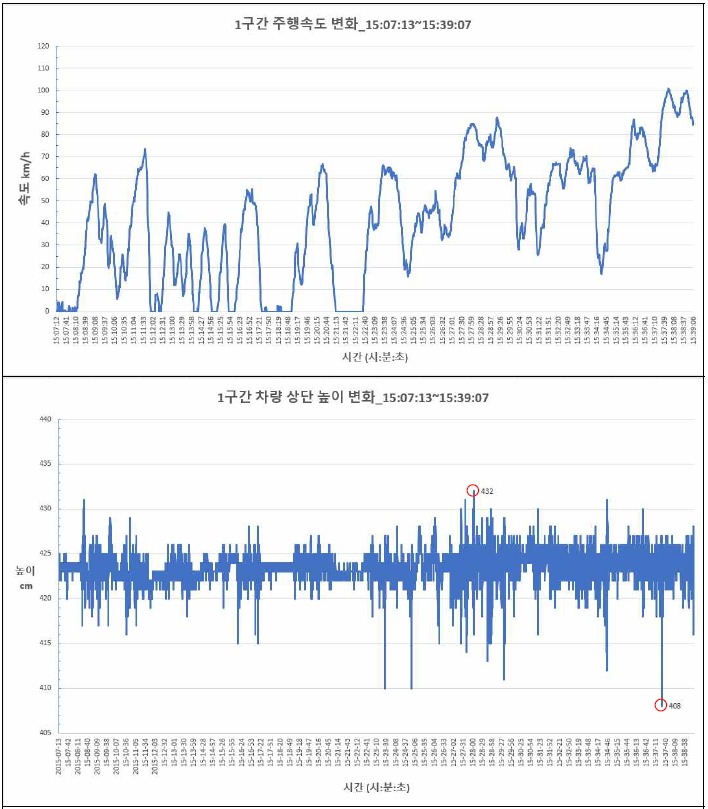

- 1구간에서 측정한 실험차량의 차고 높이 변화는 408~432cm로 측정되었음.

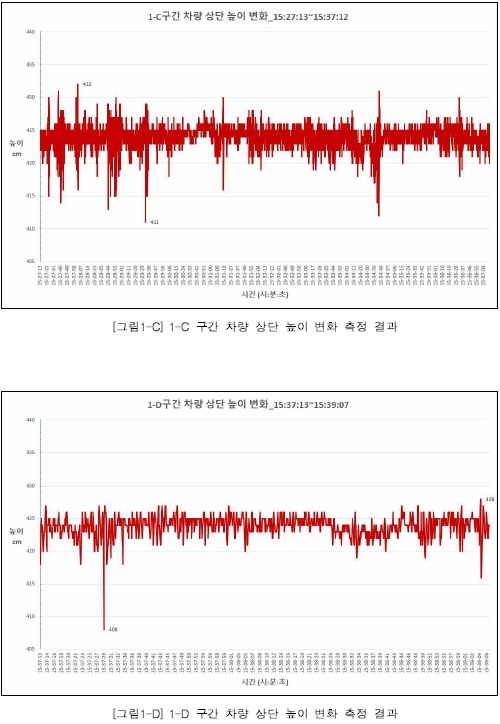

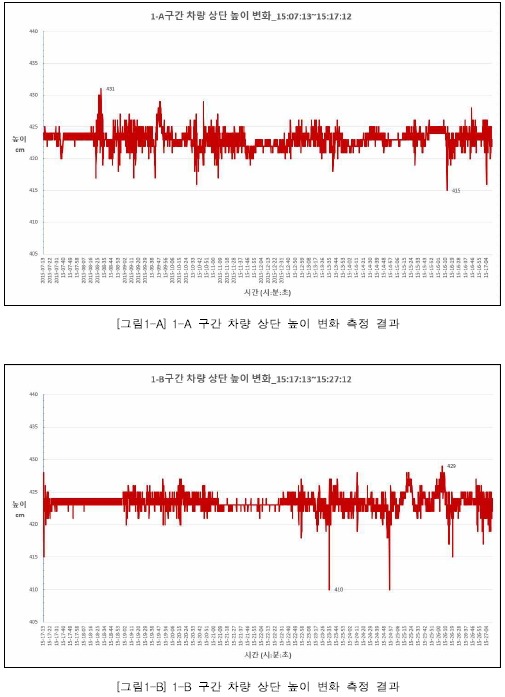

- 주요 실험 결과 측정 데이터는 다음과 같이 분석되었음.
